伺服电机的基本概念
伺服电机(servo motor)是指在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。
一、基本结构
定子:定子主要由铁芯和绕组组成。铁芯通常采用高导磁率的硅钢片叠压而成,目的是减少涡流损耗。绕组则是产生磁场的关键部分,根据电机类型(如交流伺服电机和直流伺服电机),绕组的结构和连接方式有所不同。在交流伺服电机中,定子绕组产生旋转磁场,驱动转子转动;在直流伺服电机中,定子绕组(磁极)产生固定磁场。
转子:对于直流伺服电机,转子是电枢,由铁芯、绕组和换向器组成。绕组通过换向器与外部电源相连,在磁场作用下产生电磁转矩。而交流伺服电机的转子结构较为多样,常见的有笼型转子和非磁性杯型转子。笼型转子结构简单,和普通异步电动机的转子类似,制造工艺成熟;非磁性杯型转子的转动惯量小,响应速度快,适用于对动态性能要求较高的场合。
二、工作原理
直流伺服电机:直流伺服电机的工作原理基于电磁力定律。当在电枢绕组中通入直流电流时,根据左手定则,电枢绕组会受到电磁力的作用。由于换向器的作用,电枢绕组中的电流能够适时地改变方向,使得电磁力的方向始终保持一致,从而驱动转子持续旋转。其转速与电枢电压成正比,转矩与电枢电流成正比。例如,在一个简单的机器人关节控制中,通过改变电枢电压就可以控制电机的转速,从而实现关节运动速度的调节。
交流伺服电机:交流伺服电机主要是利用旋转磁场的原理工作。以三相交流伺服电机为例,当定子的三相绕组通入三相交流电流时,会在电机内部产生一个旋转磁场。这个旋转磁场以同步转速旋转,转子在旋转磁场的作用下,会跟随旋转磁场同步旋转。其转速与电源频率和电机的极对数有关。实际应用中,通过改变控制信号(如矢量控制)来调节电机的转速和转矩,以满足不同的负载需求。
三、特点
精度高:伺服电机能够精确地控制位置、速度和转矩。其位置精度可以达到很高的水平,例如,在数控加工设备中,伺服电机可以将刀具的位置精度控制在微米级别,这对于加工高精度的零件是至关重要的。
响应速度快:伺服电机的转子惯量小,能够快速地响应控制信号的变化。当接收到控制信号后,它可以在很短的时间内达到设定的速度或位置。比如在自动化生产线上的高速分拣设备中,伺服电机可以快速地驱动机械臂完成分拣动作,提高生产效率。
过载能力强:一般情况下,伺服电机可以在短时间内承受数倍于额定转矩的过载。这使得它在一些需要克服较大启动阻力或突加负载的场合能够正常工作。例如在机床的切削过程中,当刀具遇到硬点时,伺服电机能够提供足够的转矩来保证加工的连续性。

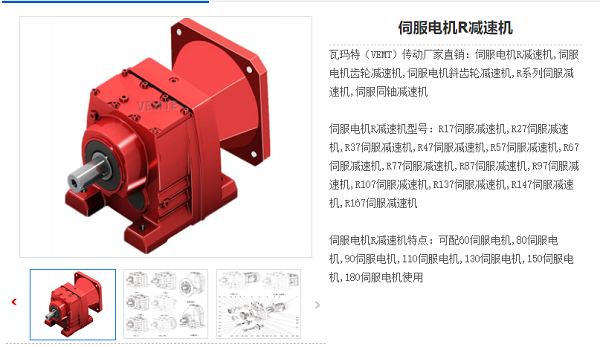

瓦玛特传动作为选择和制造伺服电机的专家,若有采购需要,请游览瓦玛特官网或咨询瓦玛特技术。http://www.vem2.com/index.html
